Laser, IPL und GEM-PL im Vergleich

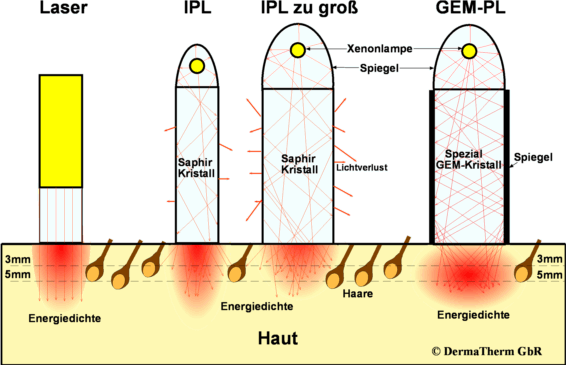

Die Unterschiede der drei Technologien sind im unteren Bild veranschaulicht.
1. Laser
Der Laser hat den Vorteil, dass das Licht bereits senkrecht ohne Streuung austritt. Es bedarf daher keiner weiteren Lichtbündelung. Anhand der Zeichnung erkennt man, dass die gleiche Menge an Lichtstrahlen durch die oberen Hautschichten wie auch durch die unteren Hautschichten geleitet werden und die Energiedichte in der Oberhaut ist am höchsten. Daher wird hier die Oberhaut stärker erhitzt als die Unterhaut. Dementsprechend ist das Schmerzempfinden hoch, da sich die Nervenenden in den oberen Hautschichten befinden. Moderne Laser haben daher meist eine integrierte Kühlung für die Hautoberfläche.
2. + 3. IPL
Bei IPL-Geräten (Intense Pulsed Light) dient eine hochenergetische Xenon Pulsblitzlampe als Lichtquelle. Da diese Lampen in sämtliche
Richtungen ausstrahlen, müssen die Lichtstrahlen gebündelt werden. Dies passiert bei den meisten IPL-Geräten auf zweifache Weise.
Erstens: Um die Lampe herum befindet sich ein gebogener Spiegel, der das Licht nur in Richtung Kristall austreten lässt. Zweitens:
Im Kristall wird das Licht weiter durch vielfache Reflektionen an der Innenseite des Kristalls gebündelt. Dadurch verlassen die
Lichtstrahlen den Kristall im Nahbereich quasi fast senkrecht wie beim Laser.
Das funktioniert ohne GEM-Technologie aber nur wenn die Lichtstrecke im Kristall im Vergleich zur Dicke des Kristalls lang genug ist.
Daher haben die meisten Geräte um effektiv zu sein nur einen schmalen Kristall mit entsprechend kleiner Behandlungsfläche.
Bei diesen Geräten ist wie bei modernen Lasern eine zusätzliche Oberhautkühlung ratsam. Bei guten IPL-Geräten ohne GEM-Technologie
ist daher eine effiziente Kühlung des Kristalls notwendig und das Behandlungsgel sollte auch gekühlt sein.
4. GEM-PL
Bei der Entwickelung der GEM-PL Technologie war man sich folgender Nachteile anderer Laser und IPL-Geräten bewusst. Erstens die
Energiedichte in der Oberhaut ist immer höher als in der Unterhaut. Zweitens dickere Kristalle für eine größere Behandlungsfläche
lassen in IPL-Geräten die Lichtstrahlen nicht mehr quasi senkrecht austreten und werden damit unwirksamer zudem kommen hier höhere
Lichtverluste durch größere Brechungswinkel im Kristall zum tragen (Bild 3).
Die GEM-PL Technologie hat diese Nachteile nicht mehr. Im Unterschied zu anderen IPL-Geräten wurde Folgendes geändert:
Der Kristall besteht nicht nur wie bei anderen Geräten aus einem einzigen geschliffenen Saphirblock sondern aus mehrfachen Saphirschichten
mit unterschiedlichen optischen Eigenschaften (Brechungsindizes). Der GEM-Kristall ist zusätzlich noch bis zum Lichtaustritt mit einer
Speziallegierung verspiegelt. In mehren Forschungsreihen wurde zusätzlich die optimale erreichbare Dicke des Kristalls ermittelt.
Die Form des Spiegels um die Blitzlampe und die Legierung des Spiegels wurde ebenfalls optimiert. Innerhalb des Spezialkristalls werden
die Lichtstrahlen so gebündelt und polarisiert dass sie am Lichtaustritt in einem genauen Winkel von beiden Seiten des Spiegels austreten.
Der Fokus dieser beiden Lichtbündel liegt genau in 3-5mm Tiefe.
